통합 대시보드

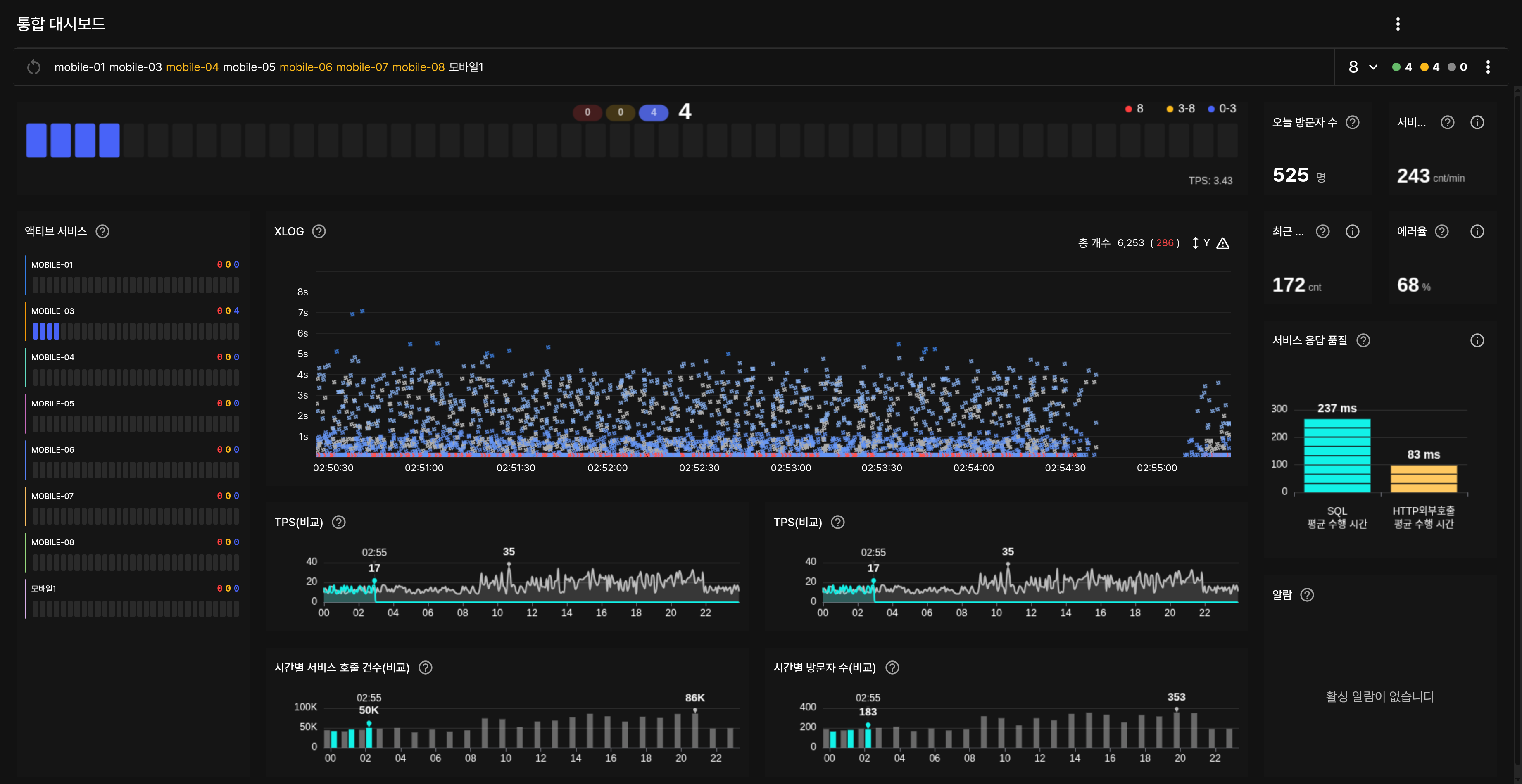

커버 이미지

시스템 전체 현황을 한눈에 확인

메뉴: 대시보드 > 통합 대시보드

1. 개요

사용자 정의 대시보드란?

서버 전체의 핵심 지표를 요약해서 한눈에 보여주는 대시보드

언제 사용하나요?

시스템 전체 상황을 빠르게 파악할 때
이슈가 발생했을 때 원인을 빠르게 찾을 때
전체 트렌드를 모니터링할 때

해결하는 문제

여러 대시보드를 이동하며 정보를 수집하는 번거로움을 해소하고, 핵심 정보를 한 곳에서 빠르게 확인할 수 있습니다.

2. 주요 지표

핵심 지표 안내

지표	의미	정상 범위
Active Service	현재 활성화된 서비스 수	전체의 90% 이상
Response Time	평균 응답시간	1초 이하
Error Rate	에러 발생률	1% 이하
Throughput	분당 처리량	서비스별 상이

3. 화면 구성

ObjectSelector란?

이미 등록된 오브젝트를 선택하여 대시보드에 표시하는 컴포넌트

위치: 화면 좌측 사이드바

주요 기능:

오브젝트 트리 탐색
다중 오브젝트 선택
오브젝트별 필터링

중요 사항:

ObjectSelector는 오브젝트를 선택만 하는 기능입니다
서버 연동 기능: 없음 (별도 관리자가 수동으로 오브젝트를 등록해야 함)
사용자 연동 기능: 없음 (사용자별로 오브젝트를 할당하는 기능 없음)
오브젝트 등록/관리는 시스템 관리자에게 문의해야 합니다

위치: 화면 좌측 사이드바

주요 기능:

오브젝트 트리 탐색
다중 오브젝트 선택
오브젝트별 필터링

사용법: 단계 1: ObjectSelector 버튼을 클릭하세요 단계 2: 트리에서 원하는 오브젝트를 체크하세요 (다중 선택 가능) 단계 3: 선택된 오브젝트 수가 버튼에 표시됩니다

오브젝트 상태 정보:

전체 실행 개수: 현재 실행 중인 오브젝트 수
라이선스 없는 개수: 라이선스 없이 실행 중인 오브젝트 수
전체 정지 개수: 정지된 오브젝트 수

페이퍼(Paper)란?

늘리거나 줄일 수 있는 사각형 모양의 공간으로 플로우캣에서 제공하는 각종 성능 지표를 담을 수 있습니다.

최대 13개까지 배치 가능
크기 조절, 위치 변경 가능
삭제 및 설정 변경 지원

위젯(Widget) 조작 기능:

크기 조절: 위젯 모서리를 드래그하여 크기 변경
위치 변경: 위젯을 드래그하여 위치 이동
삭제: 위젯 설정에서 삭제 버튼 클릭
설정: 위젯 우측 상단 톱니바튼 클릭하여 상세 설정

주요 영역:

상단 바: 로고, 대시보드 메뉴, 알림, 설정, 로그아웃
서비스 그리드: 각 서비스별 상태 카드 (Paper/Widget)
지표 차트: 핵심 지표 시각화

차트 유형

시계열 라인 차트: X축은 시간, Y축은 데이터 (추이 확인)
스택 바 차트: 오브젝트별 현재 데이터를 막대로 분류
넘버 차트: 마지막 수집 시간 기준 합산 데이터를 숫자로 표시

위젯 유형 (총 13개)

액티브 스피드 위젯: 활성 세션 및 처리량 표시 (ActiveSummary)
오늘 방문자 수 위젯: 오늘 방문자 수 (TodayVisitor)
서비스 호출 건수 위젯: 서비스별 호출 건수 (Counter)
액티브 서비스 위젯: 서비스별 활성 세션 수 표시 (ActiveVerticalBar)
XLOG 위젯: 트랜잭션 로그 실시간 표시 (XLOG)
최근 사용자 위젯: 최근 접속 사용자 수 (Counter)
에러율 위젯: 에러 발생률 표시 (Counter)
TPS(비교) 위젯: 시간대별 TPS 비교 차트 (TPSDiff)
최근 사용자(비교) 위젯: 시간대별 최근 사용자 비교 (RecentUserDiff)
서비스 호출 건수(비교) 위젯: 시간대별 호출 건수 비교 (ServiceCallDiff)
시간별 방문자 수(비교) 위젯: 시간대별 방문자 수 비교 (VisitorHourDiff)
서비스 응답 품질 위젯: 서비스 응답 품질 지표 (ServiceQPSBar)
알람 테이블 위젯: 활성화된 알람 목록 표시 (AlertTable)

초기 상태 안내

ℹ️ 초기 화면 안내

대시보드 진입 시 위젯이 기본 배치되어 화면에 표시됩니다.

차트/데이터가 표시되지 않는 경우:

ObjectSelector에서 모니터링할 오브젝트를 선택했는지 확인하세요

오브젝트가 시스템에 등록되어 있는지 확인하세요

선택한 오브젝트가 현재 데이터를 수집 중인지 확인하세요

참고: 오브젝트가 등록되지 않았거나 선택하지 않은 경우, 위젯은 표시되지만 차트와 데이터는 비어있게 됩니다.

4. 상호작용 기능

서비스 카드 클릭

단계 1: 관심 있는 서비스 카드를 클릭하세요

단계 2: 상세 대시보드로 이동합니다

위젯 조작

크기 조절: 위젯 모서리를 드래그하여 원하는 크기로 조절하세요

위치 변경: 위젯을 드래그하여 원하는 위치로 이동하세요

위젯 설정: 위젯 우측 상단 톱니버튼을 클릭하여 상세 설정을 변경하세요

위젯 삭제: 위젯 설정 메뉴에서 삭제 버튼을 클릭하세요

5. 예외 상황 처리

⚠️ 중요 사항

⚠️ 자주 발생하는 문제

문제: 데이터가 표시되지 않음

원인: 시간 범위가 너무 짧거나 서비스가 중지됨

해결: 시간 범위를 넓히거나 서비스 상태를 확인하세요

\n문제: 지표가 늦게 업데이트됨

원인: 데이터 수집 지연

해결: 1-2분 기다린 후 새로고침하세요

\n문제: 위젯 위치가 초기화됨

원인: 브라우저 캐시 또는 설정 초기화

해결: 위젯을 다시 배치하고 브라우저 새로고침을 피하세요

6. 연관 메뉴

함께 사용하면 좋은 메뉴:

메뉴	함께 사용하는 이유
시스템 대시보드	개별 서비스 상세 정보
성능 조회	느린 요청 상세 분석
XLOG	트랜잭션별 성능 문제 원인 파악

7. 실전 예시

시나리오: 갑작스러운 응답시간 증가

상황: 통합 대시보드에서 Response Time이 3초로 증가함

해결 과정:

통합 대시보드에서 문제 서비스 식별
해당 서비스 카드(Widget) 클릭 → 시스템 대시보드 이동
SQL 통계 확인하여 느린 쿼리 식별

결과: 느린 쿼리를 최적화하여 응답시간 0.5초로 개선
